Hướng dẫn lắp ráp động cơ Suzuki Sport (Su xipo)


Hướng dẫn lắp ráp động cơ Suzuki sport (aki, rgv, rg, stinger, satria - các loại máy này cơ bản giống nhau nha). Anh em mới biết chơi hoặc các thợ chuyên 4 thì lần đầu chuyển qua 2 thì còn bỡ ngỡ, mình hướng dẫn để các bạn làm quen, không lắp lẫn lộn...
Hướng dẫn lắp ráp động cơ Suzuki Sport
Hướng dẫn lắp ráp động cơ Suzuki Sport


Hướng dẫn tháo động cơ Suzuki Sport

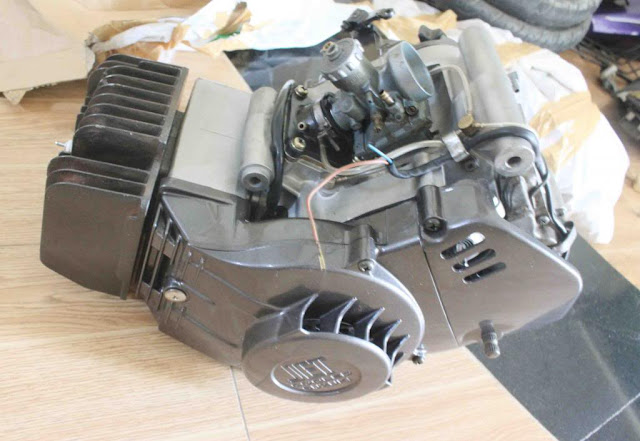

Đầu tiên cục máy giống như vầy, mở lốc mâm lửa trước nhé các bạn
Hướng dẫn lắp ráp động cơ Suzuki Sport
Bên lốc mâm lửa kể cả sau nắp mang cá sẽ bao gôm: mâm lửa, bơm nhớt, báo số bơm nhớt tháo ra để ý cục nhựa trắng coi chừng rớt mất báo số sau khi tháo ra để ý chốt báo số với cái lò xo nhé chỉ cần gỡ 2 con ốc 5ly là gỡ được bơm nhớt ra: Hướng dẫn lắp ráp động cơ Suzuki Sport [​IMG] tháo cánh quạt ở nắp vô lăng mâm lửa ra cũng chỉ mở 2 con ốc 6 ly Hướng dẫn lắp ráp động cơ Suzuki Sport hình ảnh sau khi tháo bơm nhớt Hướng dẫn lắp ráp động cơ Suzuki Sport tiếp đến bạn tháo vô lăng mâm lửa ra, bạn lấy cảo vặn vào rồi bắn ra nha, cảo vô lăng xì po xài chung với cảo vô lăng của xe cub 81, bạn ra tiệm nói bán cái cảo vô lăng 81 là về lắp y chang Hướng dẫn lắp ráp động cơ Suzuki Sport Hướng dẫn lắp ráp động cơ Suzuki Sport (Su xipo) sau khi tháo vô lăng bạn tháo cuộn lửa ra, cũng chỉ 3 con ốc 5ly là có thể tháo ra Hướng dẫn lắp ráp động cơ Suzuki Sport (Su xipo) phần mâm lửa xem như xong, bạn tiếp tục lấy vít tháo 4 con ốc ở co xăng ra để tháo co xăng và lưỡi gà ra Hướng dẫn lắp ráp động cơ Suzuki Sport (Su xipo) [​IMG] sau đó bạn lấy tuýp 12 tháo 4 con ốc đầu lòng ra, rồi nhấc chảo, với lòng ra luôn [​IMG] [​IMG] Hướng dẫn lắp ráp động cơ Suzuki Sport (Su xipo) sau đó bạn tháo piston ra, ở piston có 2 cái lỗ, trong đó có 2 cái fe, bạn lấy kìm mỏ nhọn kéo 1 cái fe ra rồi đóng ắc rế ra, sau đó lấy piston là xong Hướng dẫn lắp ráp động cơ Suzuki Sport (Su xipo) tiếp theo là tháo lốc bên nồi ra Hướng dẫn lắp ráp động cơ Suzuki Sport (Su xipo) sau khi gỡ lốc nồi bạn thấy bộ nồi bên trong, bạn tháo 5 con ốc bắt lò xo nồi ra rồi rút lò xo ra, rút luôn nắp đế nồi, bố nồi... Hướng dẫn lắp ráp động cơ Suzuki Sport (Su xipo) sau đó bạn lấy tuýp 22 tháo tán bắt nhông nồi lớn,nhỏ, tạ ra luôn nha Hướng dẫn lắp ráp động cơ Suzuki Sport (Su xipo) sau khi tháo xong, bạn tháo cục nhựa và lo xo giò đạp ra, rồi tháo cái miếng giữ cốt cần số ra, rồi rút luôn cốt cần số ra, lưu ý ở cốt cần số có 1 cục căn nhé Hướng dẫn lắp ráp động cơ Suzuki Sport (Su xipo) Hướng dẫn lắp ráp động cơ Suzuki Sport (Su xipo) tiết theo lấy tuýp 10 bắn bông số ra Hướng dẫn lắp ráp động cơ Suzuki Sport (Su xipo) tháo bông số ra có 1 cái long đền dầy dưới đó nhé, nhớ để gần bông số để khỏi lộn qua long đền bên cốt dên Hướng dẫn lắp ráp động cơ Suzuki Sport (Su xipo) Hướng dẫn lắp ráp động cơ Suzuki Sport (Su xipo) còn đây là long đền bên cốt dên Hướng dẫn lắp ráp động cơ Suzuki Sport (Su xipo) vậy là còn gì ở bên lốc nồi bạn tháo hết ra sau đó bạn lật lại bên lốc mâm lửa sẽ có 10 con ốc 6 ly bạn tháo 10 con này để chẻ lốc giữa ra nha Hướng dẫn lắp ráp động cơ Suzuki Sport (Su xipo) Hướng dẫn lắp ráp động cơ Suzuki Sport (Su xipo) tháo lốc ra sẽ thấy bộ số, bạn để bộ số bên nào cũng được, mình lựa lốc bên này cho nó nông dễ sắp lại sau này, còn có người để bên kia tùy nha Hướng dẫn lắp ráp động cơ Suzuki Sport (Su xipo) đối với mấy người hơi nhát thì gõ bộ số ra để nguyên cụm như vậy, sau này ráp vào khỏi lộn, nhưng ở bài này mình hướng dẫn nên tháo banh ra luôn ha :) Hướng dẫn lắp ráp động cơ Suzuki Sport (Su xipo) Hướng dẫn lắp ráp động cơ Suzuki Sport (Su xipo) Để ý 3 cái càng cua này nha, cái càng có bề rộng nhỏ nằm ở dưới, cái càng ngắn nhất ở giữa, cái càng bự nhất ở trên Hướng dẫn lắp ráp động cơ Suzuki Sport (Su xipo) Hướng dẫn lắp ráp động cơ Suzuki Sport (Su xipo) Hướng dẫn lắp ráp động cơ Suzuki Sport (Su xipo) Hướng dẫn lắp ráp động cơ Suzuki Sport (Su xipo) gỡ cốt giò đạp ra luon nha, có 1 lò xo và 1 cái long đền đó, coi chừng quên khi gắn vô nha Hướng dẫn lắp ráp động cơ Suzuki Sport (Su xipo) Hướng dẫn lắp ráp động cơ Suzuki Sport (Su xipo) đóng dên ra luôn, ở 1 bên má dên có cái long đền nhé mấy bạn Hướng dẫn lắp ráp động cơ Suzuki Sport (Su xipo) Hướng dẫn lắp ráp động cơ Suzuki Sport (Su xipo) tháo hết ra nhé, còn mấy cái phốt nậy ra hết là xong Hướng dẫn lắp ráp động cơ Suzuki Sport (Su xipo) Hướng dẫn lắp ráp động cơ Suzuki Sport (Su xipo) vậy là xong phần tháo nhé, hẹn vài bữa nữa mình post tiếp phần lắp, lắp ráp sẽ chi tiết hơn, thanks các bạn đã bỏ chút thời gian xem bài của mình viết cám ơn rất nhiều.
D@vidson (sưu tầm)
